Solarix SX24-6-STP-BK

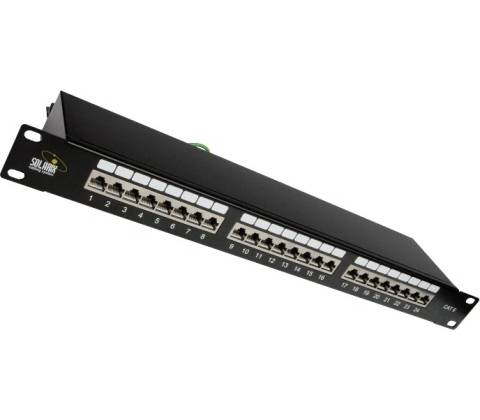

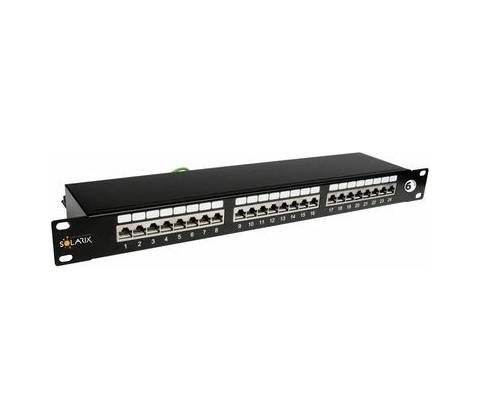

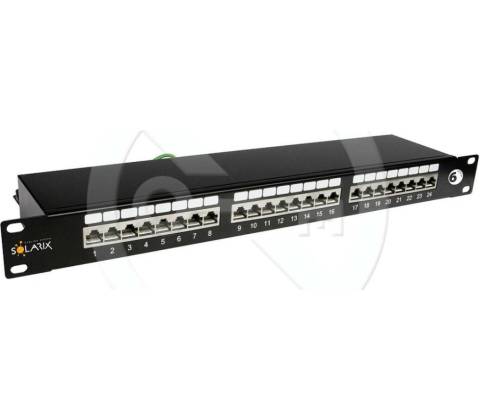

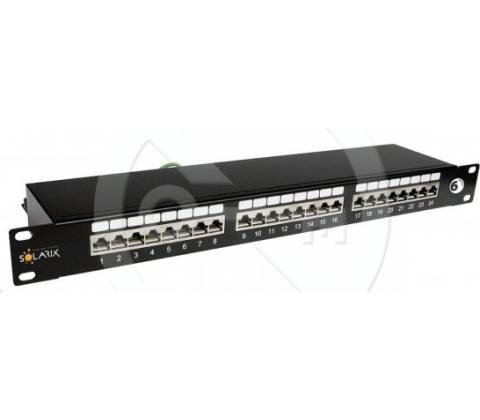

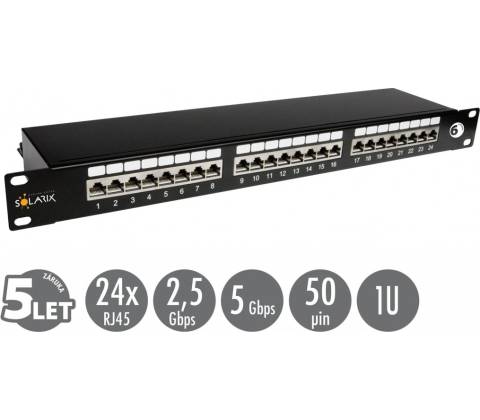

Patch panel Solarix SX24-6-STP-BK je tienený panel kategórie 6 (CAT6) pre budovanie rozľahlých sietí s tienenými (STP) káblami, ktorý je osadený 24 portami RJ45 a duálnou IDC svorkovnicou 110/Krone. Tento panel bez problémov prevyšuje požiadavky definované v medzinárodných štandardoch ANSI/TIA 568, ISO/IEC 11801 a EN 50173 pre kategóriu 6 a triedu vedenia Class E, vrátane všetkých najnovších dodatkov.

CAT6 pracuje s šírkou pásma 250 MHz a umožní dosiahnuť prenosové rýchlosti až 1 GB/s s garanciou funkčnosti všetkých štandardizovaných protokolov až po 1000BASE-TX. Hoci je dnes možné vytvoriť štruktúrovanú sieť pomocou bezdrôtovej technológie, káble sú stále najstabilnejšie a najspoľahlivejšie možností.

Panel je navrhnutý tak, aby bol robustný a spoľahlivý, poskytoval maximálny výkon a umožnil jednoduchú inštaláciu. Súčasťou tela panelu je vyväzovacia lišta pre pevné uchytenie a prehľadné usporiadanie dátového kábla. Súčasťou patch panelu je uzemňovací drôt, ktorý slúži na inštaláciu tienenej kabeláže. Ten je možné využiť na prepojenie tienených vložených komponentov priamo s uzemnením rozvádzača.

Eliminácia Alien crosstalk

Alien Crosstalk je presluch medzi pármi káblov v jednom káblovom zväzku, ktorý je ovplyvnený vzdialenosťou jednotlivých káblov, frekvenciou signálu i veľkosťou skrutu. Čím je vyššia frekvencia signálu, tým sa zvyšujú hodnoty Alien crosstalk. Rovnako tak platí, že rušenie je väčšie v káblových pároch s menším skrutom a vôbec najhoršie rušenie signálu prebieha v pároch s rovnakým skrutom. Odstup šumu, presluchy a útlm sú však u kategórie 6 výrazne nižšie ako u kategórie 5E.

Podpora PoE

Veľkou výhodou je podpora PoE, teda možnosť napájania pomocou Ethernetu, ktoré výrazne znížia vynaložený čas pre inštaláciu aj náklady na prevádzku. Technológia Power of Ethernet vám umožní, aby 1 ethernetový kábel súčasne prenášal elektrinu aj dáta. Vďaka tomuto riešeniu ušetríte zásuvky aj napájacie káble, kedy stačí zapojiť iba 1 dátový konektor namiesto 2 konektorov. PoE tak zaistí zálohované napájanie aj pri výpadku napájacej siete v okolí prístroja – centrálny zdroj PoE je zvyčajne napájaný zo zdroja neprerušovaného napájania (UPS).

Veľkosť 1U

Panel s veľkosťou 1U je vhodný pre montáž do 19palcových dátových rozvádzačov. Patch panel tak skvele poslúži správcovi siete na použitie spojovacích a smerovacích obvodov pre monitorovanie, prepojenie a testovanie obvodov flexibilným spôsobom alebo na pripojenie jednotlivých používateľov do aktívnych zariadení, ako sú switche alebo telefónne ústredne. Maximálna vzdialenosť pre inštaláciu trvalých spojov je 90 m, ku ktorým máte k dispozícii ďalších 10 m pre ľubovoľné zakončenie prepojovacích káblov.

Označenie pomocou farieb a čísel

Kontakty sú na svorkovnici odlíšené farbami a číslami podľa typu zapojenia a štandardov T568A a T568B. Nepárne číslo označuje vždy polfarebný vodič a párne plne farebný. Vďaka farebnému a číselnému značeniu jednotlivých vodičov priamo na doske plošných spojov rapídne zvýši prehľadnosť káblového manažmentu, čím sa výrazne minimalizuje riziko zlého zapojenia.

Hlavné prednosti

Patch panel Solarix SX24-6-STP-BK vám uľahčí organizáciu a prácu s káblami

Panel s veľkosťou 1U je vhodný pre montáž do 19palcových dátových rozvádzačov

Skvelé riešenie pri budovaní rozľahlých sietí so STP káblami

Na zadnej strane sú háčiky pre lepší káblový manažment

Súčasťou tela panelu je vyväzovacia lišta pre pevné uchytenie a prehľadné usporiadanie dátového kábla

Podpora PoE – zníži vynaložený čas pre inštaláciu aj náklady na prevádzku a zaistí zálohované napájanie aj pri výpadku napájacej siete

Panel je osadený 24 portami RJ45 a duálnou IDC svorkovnicou 110/Krone

Kontakty sú farebne odlíšené podľa typu zapojenia a štandardu (T568A alebo T568B)

Kontakty majú krytie 50 µ zlata a 100 µ niklu – minimálna životnosť portu 1000 zapojení/odpojení

Panel pracuje s šírkou pásma 250 MHz a umožní dosiahnuť až 1GB/s prenosovej rýchlosti

Solarix SX24-6.STP-BK bez problémov spĺňa štandard 6/Class E

Špecifikácie

• Značka: Solarix
• Model: SX24-6-STP-BK
• Určenie: patch panel
• Spôsob montáže: 482,6 mm (19 palcov)
• Veľkosť racku: 1U

Výkon

• Kategória: CAT6
• Najvyšší podporovaný protokol: 1000BaseT, 1000BaseTX
• Počet portov: 24x RJ45
• Pracovná frekvencia: 250 MHz
• Tienenie: Áno
• Podpora PoE: Áno
• Vyväzovacia lišta: Áno
• Min. životnosť portu: 1000 zapojení/odpojení
• Materiál nekovových častí: FR plast podľa UL94-0
• Krytie kontaktov: 50 µ zlata a 100 µ niklu
• Veľkosť vodiča: AWG 26 - 22
• Svorkovnica: Krone 8p8c
• Min. životnosť svorkovnice: 200 zarezaní
• Zarezávacie nože: zliatina bronzu, P, Sn a Pb

Fyzické vlastnosti

• Skladovacia teplota: -40 až 70 °C
• Prevádzková teplota: -10 až 60 °C
• Max. prevádzková vlhkosť: 93 %
• Farba: čierna
• Hmotnosť: 2,036 kg
• Rozmery (Š x V x H): 48,4 x 4,4 x 13,7 cm
• Hmotnosť balenia: 2,086 kg
• Rozmery balenia (Š x V x H): 51 x 7,5 x 15 cm

Obsah balenia 1x STP Patch panel Solarix SX24-6-STP-BK
